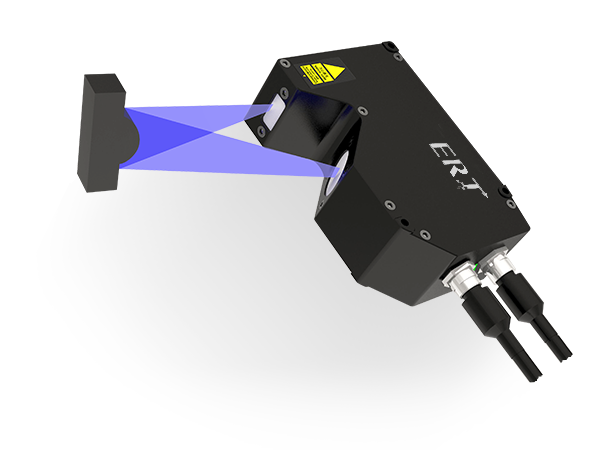

激光线扫轮廓传感器56H系列

ꄴ前一个： 无
ꄲ后一个： 无

      激光线扫轮廓传感器是通过线激光光源与高速工业相机组合，得到被测物体的一个切面轮廓图像，通过图像处理提取图像上的轮廓，根据三角测量原理，计算出轮廓的物理坐标信息，同时可通过运动控制，得到物体的连续轮廓（Profile）并进行合成形成物体外观轮廓的3D点云（3D Cloud Point）数据。







激光线扫轮廓传感器技术参数



产品型号 ERT56H
020*009 		 ERT56H
050*015		 ERT56H

055*015		 ERT56H
080*030		 ERT56H
200*060		 ERT56H

270*120
安装距离(mm)  20 50 55 80 200 270



测量
范围

 Z轴(高度)(mm)   ±2.3
(F.S.=4.6)		  ±5
(F.S.=10)		  ±5
(F.S.=10)		  ±15
(F.S.=30)		  ±37
(F.S.=74)		  ±80
(F.S.=160)
 X轴(宽度)(mm) 近   8.5  15  15.3  27  51  94
基准   8.7  15.7  15.9 30  60  120
远  8.7 15.7  15.9  30  60  120
采样频率  全视野扫描帧频

2300帧/s
轮廓数据点数(*1) 1024个
 线性 Z轴(*2 ) ±0.1%F.S.
 重复精度（*3） Z轴（um) (*4） 0.4 0.8 0.8 3 8 20
分辨率  Z轴(um)  0.15 0.3 0.3 0.9 2 5
轮廓数据间隔  X轴(um)  8.5 15.4  15.5 29.5 59 118



光源

  类型 蓝色半导体激光
 波长 405nm(蓝紫光)
激光分类  2M/2类激光产品
数据接口 GigE千兆以太网
温度特性  0.01%F.S./℃



环境特性

 外壳防护级  IP67
 环境温度 0至+50℃
 环境湿度 20至85%（无冷凝）
 振动 10-57Hz双振幅1.5mm,X、Y、Z方向各2小时
 抗冲击力 15g半正弦冲击，周期6ms,从 X、Y、Z方向的正负方向冲击
输入电压  +24V
材料  铝
重量 约800g 约800g 约800g 约810g 约870g 约930g
尺寸(mm) 175*98*50 185*100*50 184.5*90.5*48 167*95*57 184*95*57 194*100*57

注：

*1.在标准的测试环境下测铝合金标准块的参数(X方向加64次平滑滤波，Y时间轴加8次平均滤波)

*2.在标准距离静态状态下取4096次平均值为该值

*3.在标准测试环境下测试铝合金标准块的参数

备注：以上说明厂商有最终解释权，其它更详细技术参数，可来电索取





PRODUCTS

产品中心

RighInfo002801-img1
Floor000556-2
20220914102208855
넳 넲
配备高柔性缆线，适应多种环境
拥有IP67外壳防护等级，适应给中应用场景
超高分辨率CMOS芯片，快速采集目标物轮廓
过滤杂光，避免其它环境光影响
405激光透光片，提升线激光质量效果
