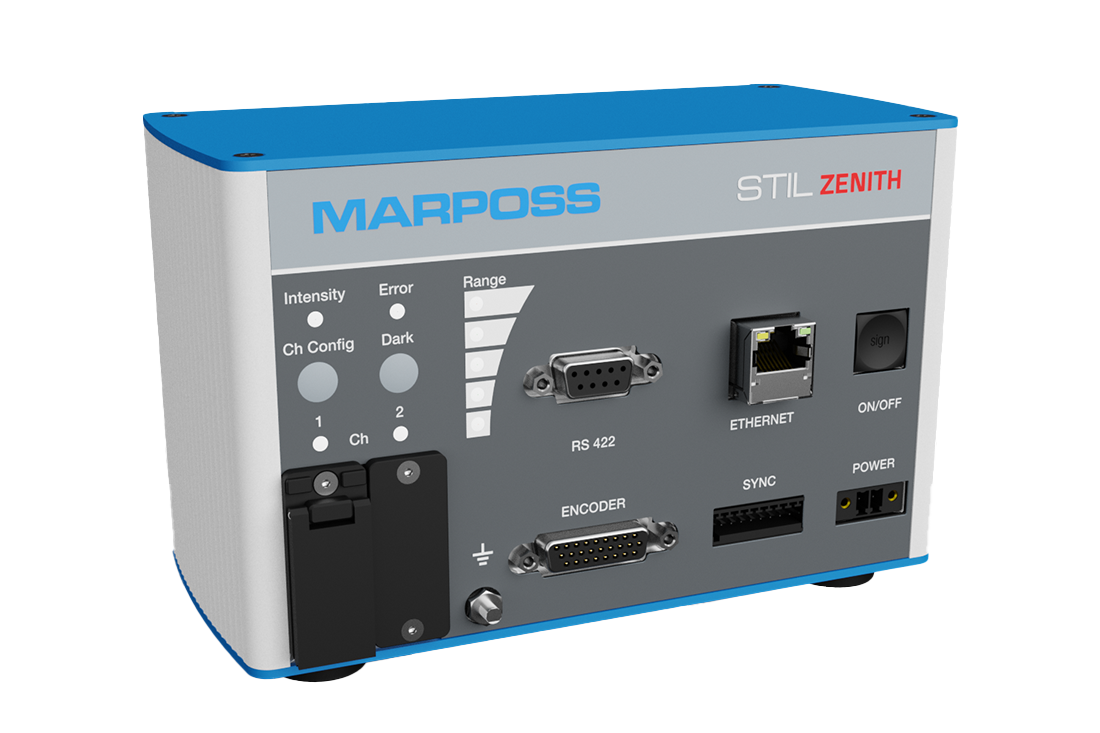

STIL光谱共焦传感器
采用白光作为测量介质,可见光在特殊透镜组下会形成色散效应,色散成红、橙、黄、绿、蓝、靛、紫七种颜色的光谱,然后采用反射原理,根据反射回来的波长换算成对应的位移值。

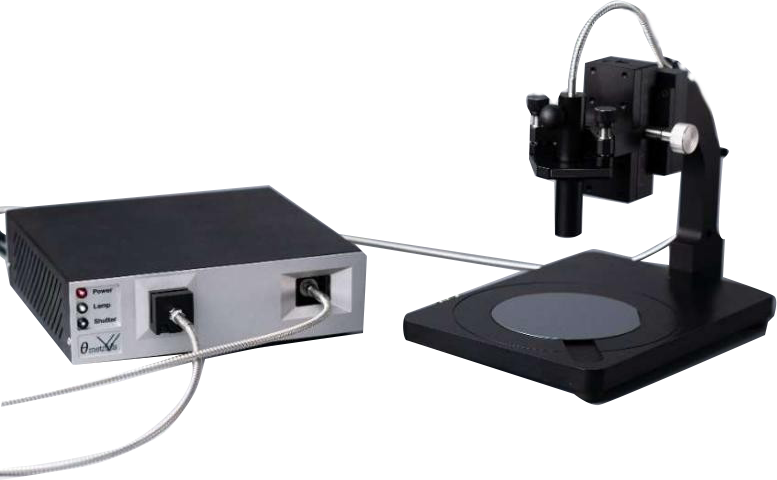

反射光谱干涉传感器
基于反射光谱干涉原理的测厚传感器,主要用于多层薄膜动态和涂层厚度测量,测量厚度1nm-500μm,不管是沉积薄膜还是前端、抛光,甚至后端封装过程的薄膜都可以稳定测量。
SENSOR KNOWLEDGE
传感器知识
-
2025-05-09
光谱共焦传感器的优势和未来发展预期
光谱共焦传感器是一种先进的传感技术,其优点不言而喻。首先,它具有高分辨率和高灵敏度,能够捕捉物质的微小变化。其次,光谱共焦传感器具有多波长检测功能,能够同时获取不同波长下的光谱信息,提高了数据的多样性和可靠性。此外,由于其非接触性和无损检测特性,光谱共焦传感器适用于各种复杂环境和脆弱样品的测试,保证了实验结果的准确性和可重复性。最重要的是,光谱共焦传感器在生命科学、材料科学等领域的应用广泛,为科学研究和工程应用提供了强有力的工具。综上所述,光谱共焦传感器凭借其高效、精准和多功能的特点,成为现代科学研究和工程实践中不可或缺的重要装备。
查看详情 >
-
2022-05-30
ERT力距传感器介绍
什么叫ERT力距传感器,顾名思义,不但具备控力功能,而且可以实时输出距离值(位移值)的传感器
查看详情 >
-
2021-01-22
3D激光线扫传感器特征
激光轮廓传感器采用自主研发的蓝色半导体线激光器,波长405nm,其激光线具有很好的均匀性和稳定性,可适用于橡胶、金属、陶瓷等大部分材料。
查看详情 >
-
2021-01-13
微型光谱共焦传感器六大典型特征
测头内部仅搭载镜头,因此实现了比以往小,1/100的超小型化尺寸。满足生产装置本身也要小型化的需求,能简单安装在狭窄之处,无空间上的限制。传统激光传感器你受探头尺寸的限制,测量时需要在 XY 平台等移动装置上移动目标物,因此增加了装置成本。PROBE系列的超小型测头,即便是狭小空间也可并排安装,可降低装置成本。
查看详情 >
-
2020-06-12
传感器的工作距离和量程有什么区别 ?
在光谱共焦传感器的技术参数里面,有两个参数经常搞混,就是工作距离和量程,初次接触者经常搞混,在这里就单独进行解释一下。
查看详情 >
-
2020-04-06
彩色激光位移同轴计原理
彩色激光位移同轴计,采用白光作为测量介质,白光在特殊透镜组下会形成色散效应。被测物体不同深度会反射不同颜色的光,从而能测量探头到被测物体表面距离和位移的目的。
查看详情 >
-
2020-04-01
光谱共焦位移传感器与激光位移传感器的对比
光谱共焦位移传感器光线是从四面八方照射过来的,即使大部分的光线被阻挡,只要有一小部分返回,照样可以测量,甚至能测量其它方法无法测量的小孔和槽底部。一个光谱共焦传感器可以起4个从不同方向照射的激光位移传感器的作用。
查看详情 >
-
2020-03-30
彩色激光同轴位移计和光谱共焦传感器有什么区别?
光谱共焦传感器其实和彩色激光同轴位移计是同一个原理,只是因为不同厂家推广产品时,给自己产品重新定义名称。它们都是基于光谱共聚焦原理,把可见光通过透镜组,色散成红、橙、黄、绿、蓝、靛、紫七种颜色的光谱,然后采用反射原理,根据反射回来的波长换算成对应的位移值。
查看详情 >
-
-
