盲孔深度测量

       工业制造在盲孔深度测量领域应用非常广泛，但一些微型盲孔深度，由于角度、位置等因素很难用接触方式测量，由于接触的探针直径限制，接触面积较大，会造成精度误差，且容易造成二次损害。采用光谱共焦的测量方法，通过光的色散，直接实现无损检测，测量速度和精度方面都有很大提升空间，高达每秒10000HZ的采样频率，非常适合自动化设备使用。

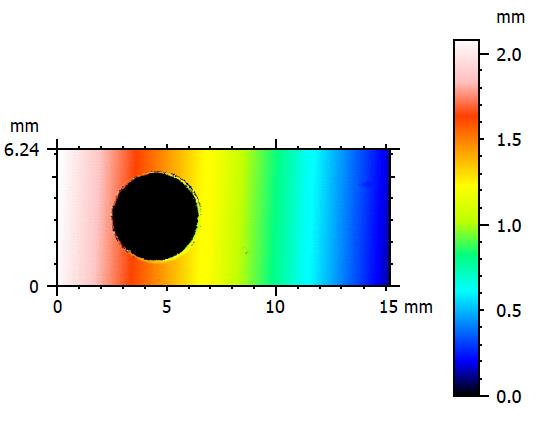

带有斜面的金属件盲孔，通过光谱共焦传感器扫描，生成表面二维形貌图

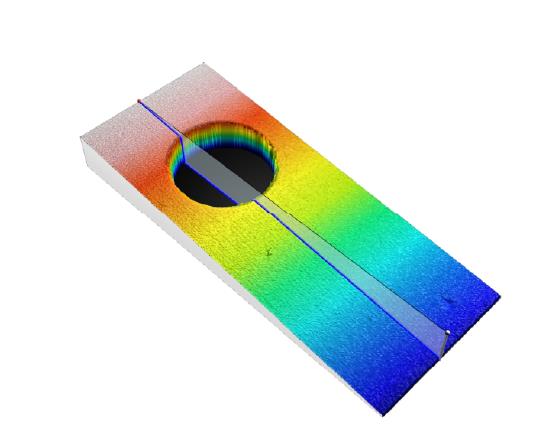

对斜面三维轮廓图进行提取分析

斜面盲孔轮廓分析图，可以明显看到盲孔深度尺寸

                                       盲孔三维模型图

                                     盲孔深度值波形图

盲孔平面图，测量样品为M2螺丝孔，深度约5mm

盲孔深度5.24mm

盲孔三维视图
