AR眼镜分类大揭秘

AR眼镜分类大揭秘！

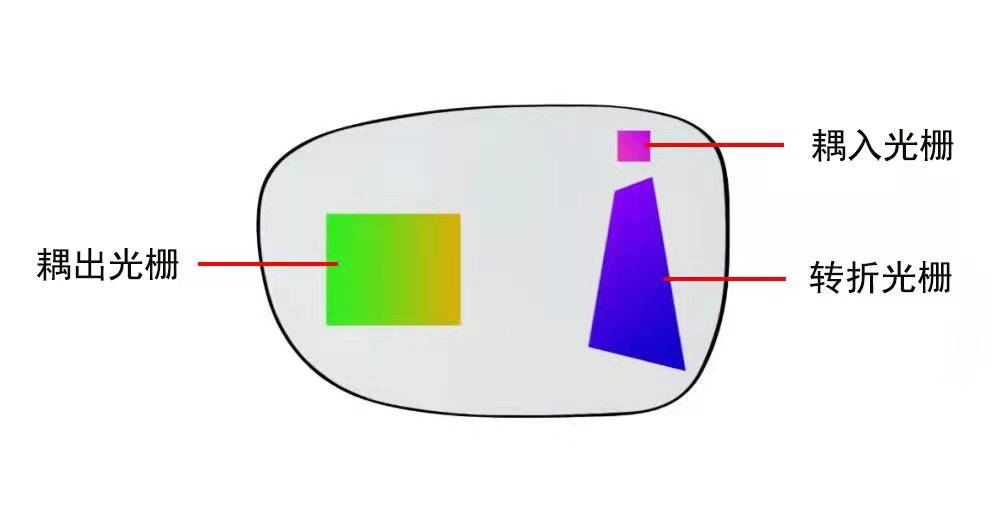

按结构分：
耦入光栅：负责将光引入波导内部。
转折光栅：调整光路方向，扩大视场角。
耦出光栅：将光导出到人眼，形成图像。

AR眼镜按材料分：
玻璃基底：传统方案，成本低但折射率有限。
碳化硅基底：新一代高折射率材料（折射率>2.4），支持更大视场角、更轻薄设计，Meta等大厂已押注。

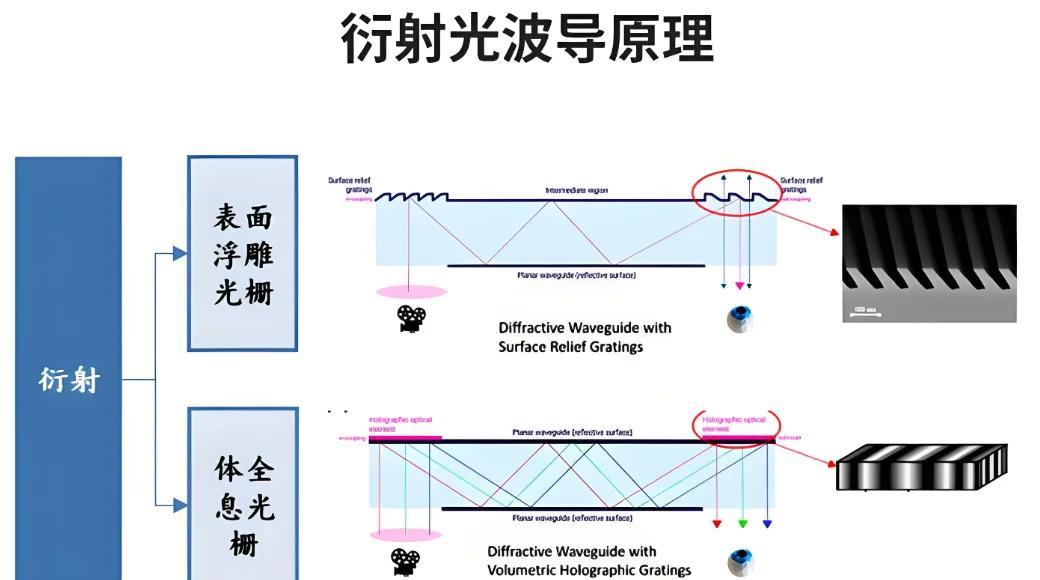

AR眼镜按光栅类型分：
表面浮雕光栅（SRG）：通过纳米压印工艺制作，适合量产。
体全息光栅（VHG）：利用全息材料记录光栅结构，色彩表现更优。

AR眼镜核心原理与实现工艺

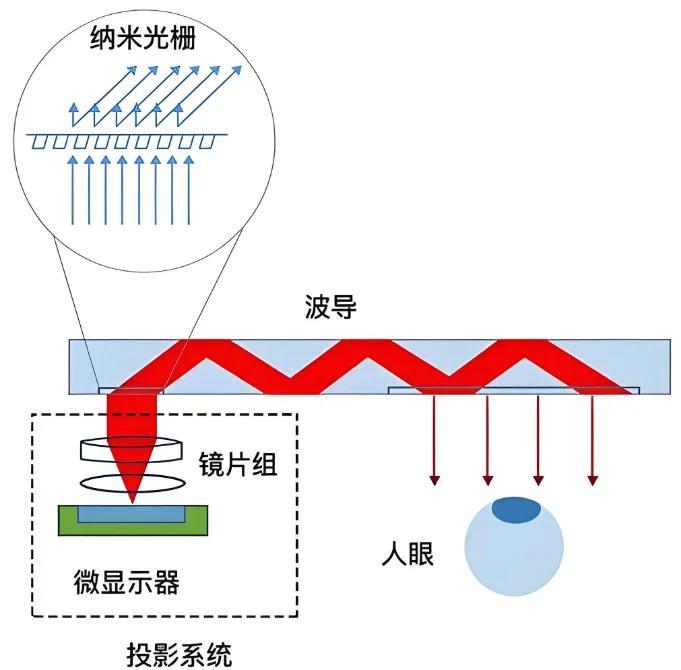

原理：光在波导内通过全内反射传播，遇到光栅时发生衍射，改变传播路径并形成图像。设计需控制光栅周期、折射率等参数，优化光效均匀性和亮度。
关键工艺：
纳米压印：用模板在树脂上压印光栅，成本低但折射率受限。
刻蚀工艺：直接在基底（如碳化硅）刻出光栅，精度高、支持高折射率材料，是未来主流！国内广纳四维、歌尔光学已突破技术。
光刻技术：结合半导体工艺，用光刻机（如阿斯麦设备）制作复杂光栅结构，舜宇奥来等企业领先。

应用场景
AR眼镜：
碳化硅光波导让眼镜更轻薄（厚度<1mm）、视场角达110°（如广纳四维方案）。
歌尔光学推出全彩光波导模组，亮度5000尼特，色彩均匀性超45%。
光通信：用于光纤系统的光调制与分路，提升传输效率。
医疗成像：高分辨率光学传感器助力微创手术与生物检测。
汽车HUD：AR-HUD抬头显示，实现导航与路况信息投影。
军事与工业：轻量化头盔显示、工业检测光学系统。

行业趋势与黑科技
碳化硅+刻蚀工艺：解决传统波导彩虹纹、亮度不足问题，Meta、华为等巨头加速布局。
单片全彩技术：广纳四维突破单片波导全彩显示，厚度仅0.7mm，消除多层叠加的笨重感。
国产替代潮：天岳先进、晶盛机电量产碳化硅衬底，打破海外垄断！
